HART智能溫度變送器特點
1、采用美國技術，采用進口品牌器件，測量精準、抗強干擾、穩定可靠、低溫度漂移、低功耗、使用壽命長。
2、YR-ER211 HART變送器原只為國外OEM批量生產，現國內銷售，是目前國內性?xún)r(jià)比最高的HART智能溫度變送器，用戶試用不滿意，退貨并全額退款。
3、HART溫度變送器為萬能輸入，通用性和互換性極好。
4、HART溫度變送器通過PC機(安裝有HART軟件)+HART MODEM或HART手操器修自由設置輸入信號類型、溫度變送器量程和校驗；溫度變送器組態后不需要重新校準標定。
5、HART溫度變送器為隔離型變送器，微處理器自動調校，精度保持多年不變。
6、內置高精度冷端補償。
7、YR-ER211五年免維護，長期穩定的溫度測量值。
HART溫度變送器技術參數

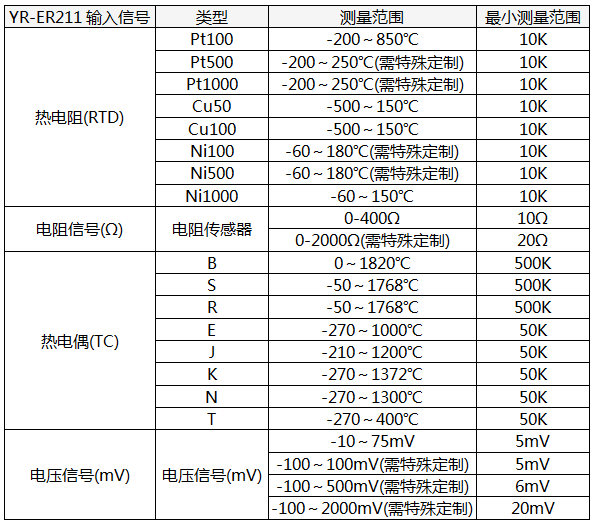

1、YR-ER211輸入類型
HART溫度變送器可輸入熱電阻(Pt100、Pt500、Pt1000、Cu50、Cu100、Ni100、Ni500、Ni1000分度號)，電阻(Ω)，熱電偶(B、S、R、K、E、J、T、N分度號)，電壓(mV)信號，信號類型達18種
2、輸出信號：二線制4-20mA隔離輸出+HART協議
3、精度等級：≤0.08％FS或0.2℃(測量精度與所設置的測量范圍有關)
4、供電電壓：12V-40VDC
5、最大負載：max(電源-7.5V)/0.022A(電流輸出)
6、測量方式：溫度-線性；電阻-線性；電壓-線性
7、電流限制：≤22mA
8、響應時間：≤1s
9、飽和電流：低端3.9mA，高端20.5mA
10、報警電流：傳感器損壞或傳感器斷線,YR-ER211輸出電流3.9mA或22mA(熱電偶TC除外)
11、工作溫度：-40～85℃
12、儲藏溫度：-40～100℃
13、冷凝：允許
14、防護等級：IP00(YR-ER211本體)；IP66(安裝)
15、抗震性：4g/2-150Hz
16、安裝角度：不限
17、安裝區域：B型頂部盒式安裝
18、隔離強度：2000VAC

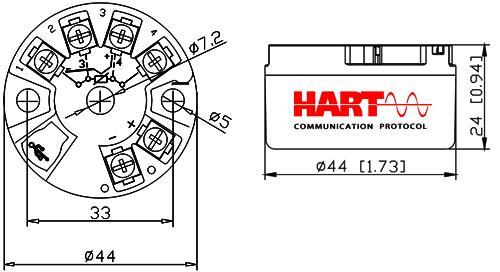

18、YR-ER211溫度變送器外形尺寸：外圓直徑Φ44mm，厚度24mm
19、YR-ER211溫度變送器安裝孔中心距：33mm(安裝螺栓孔Φ5mm)

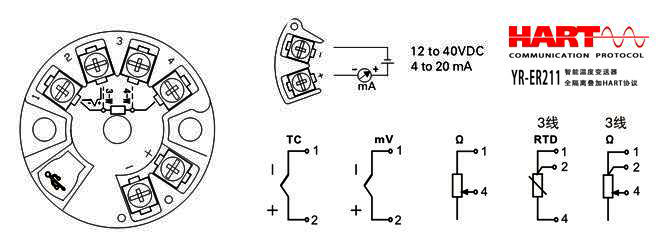

HART溫度變送器接線圖
1、熱電偶輸入：熱電偶正極接2＃端子，熱電偶負極接1＃端子
2、熱電阻輸入：熱電阻需要三線制輸入，接1＃、2＃和3＃端子
3、電壓輸入：電壓(mV)正極接2＃端子，電壓(mV)負極接1＃端子
4、線性電阻輸入：電阻信號接1＃和4＃端子；三線制線性電阻輸入接1＃、2＃和4＃端子
5、變送器輸出：輸出正極標識為“＋”，輸出負極標識為“-”

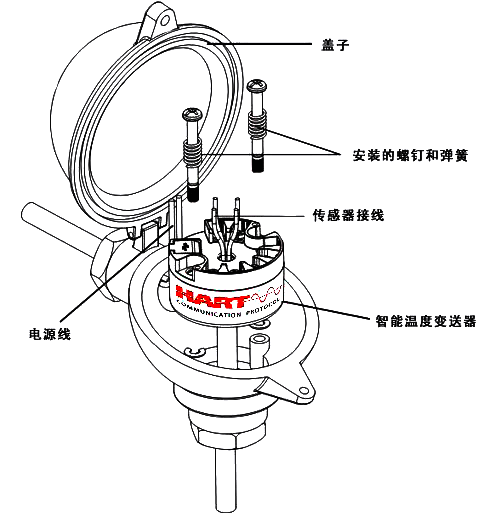

HART溫度變送器安裝示意圖

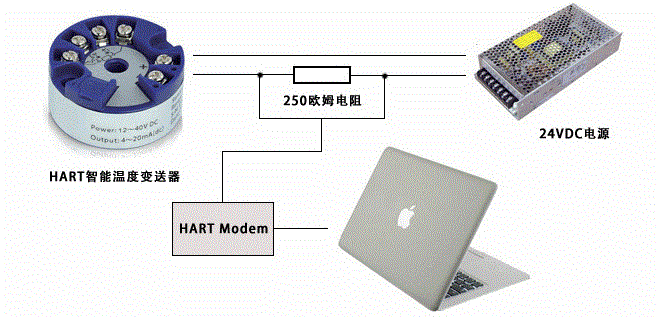

HART溫度變送器組態示意圖

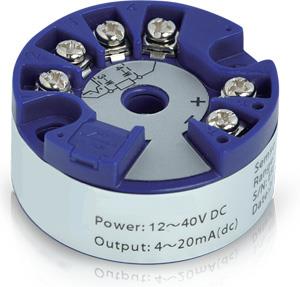

訂貨型號：YR-ER211
YR-ER211是云南昌暉儀表生產的高端HART溫度變送器，功能與虹潤NHR-215、E+H公司TMT182、上海辰竹儀表有限公司CZWB130.H、重慶宇通儀器儀表有限公司MT4282X、上海威爾泰工業自動化股份有限公司TH02/TH02 HART可編程溫度變送器相同。用戶以進口溫度變送器價格三分之一即可購買高端HART溫度變送器！
