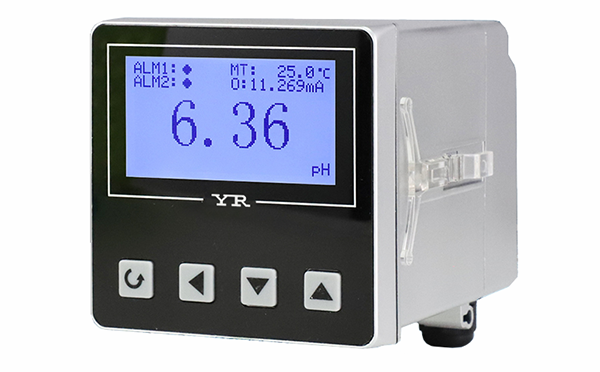

YR-PH10系列pH/ORP監測儀應用于環保水處理、純凈水、循環水、鍋爐水等系統以及電子、電鍍、印染、化學、食品、制藥等制程領域的pH/ORP實時顯示和控制。pH/ORP監測儀采用高阻抗和戶外防水設計，測量穩定不跳字，抗干擾能力強，具備一路RS485通訊輸出、一路模擬信號輸出和兩路繼電器報警輸出，方便用戶構成水質采集分析控制系統。



pH/ORP監測儀特點
1、3.5英寸128×64點陣式白屏黑字液晶顯示，高亮度，高分辨率，方便數據讀取
2、戶外防水設計，YR-PH10系列pH/ORP監測儀防護等級IP65，外觀大方、高端

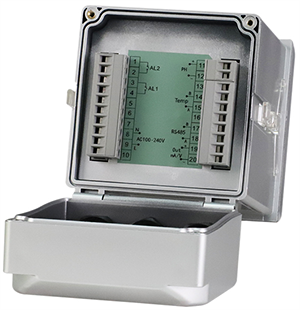

3、pH/ORP監測儀可拔插式接線端子，接線作業方便；標準M20×1.5電氣接口，防塵防水

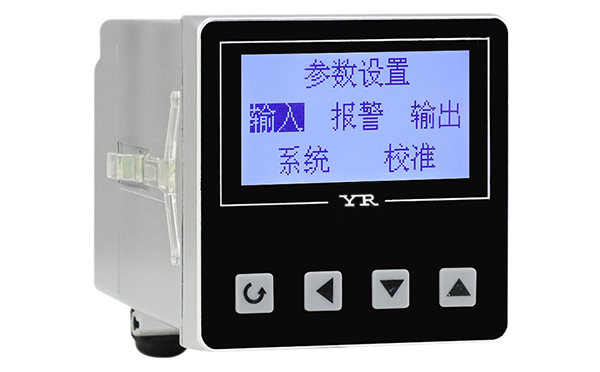

4、pH/ORP監測儀支持中英文菜單切換
5、pH/ORP監測在線監測
6、pH/ORP監測儀支持電極校準功能
7、硅膠輕觸按鈕，人機交互好
8、pH/ORP監測儀手動/自動溫度補償可選
9、有3種模擬量變送輸出
10、2個報警接點輸出
11、RS484通訊(MODBUS RTU協議)，方便用戶構成水質采集分析控制系統



pH/ORP監測儀技術參數
1、測量范圍
①pH：0-14pH
②ORP：-999~999mV
2、分辨率
①pH：±0.02pH
②ORP：±1mV
3、輸出信號
①變送輸出：4-20mA(負載電阻RL≤480Ω)、0-10mA(負載電阻RL≤960Ω)、0-20mA(負載電阻RL≤480Ω)
②報警輸出：2路繼電器觸點輸出，觸點容量AC220V/2A(阻性負載)
③通訊輸出：RS485通訊接口，波特率1200-38400bps可設置，標準MODBUS RTU通訊協議
4、穩定性：≤0.02pH/24h；≤3mV/24h
5、輸入阻抗：≥1012Ω
6、溫度補償：-10.0~130.0℃，精度±0.5℃；手動溫度補償模式；NTC10K，Pt1000自動溫度補償模式
7、工作溫度：-20~55℃
8、儲存溫度：-20~55℃
9、供電電源：AC/DC100-240V()50/60Hz)
10、防護等級：YR-PH10系列pH/ORP監測儀防護等級為IP65

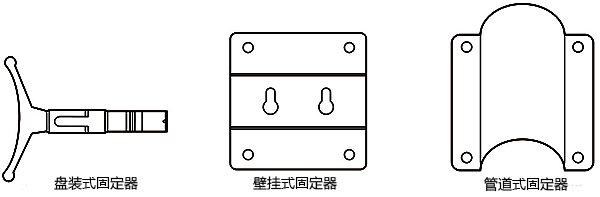

 11、安裝方式：YR-PH10系列pH/ORP監測儀盤裝式、壁掛式或管道式三種



12、質保：昌暉pH/ORP監測儀為10年使用壽命設計，質保24個月

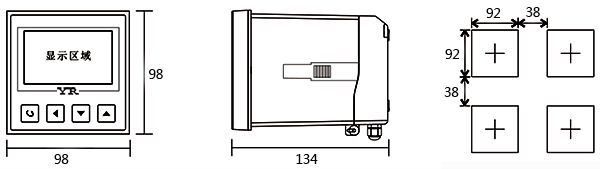

13、pH/ORP監測儀外形尺寸：98×98×134mm(寬×高×深)；開孔尺寸：92×92mm(寬×高)



pH/ORP監測儀選型表

YR-PH1001-82-2-T(盤裝式pH/ORP監測儀+RS485+4-20mA變送輸出+2限報警)
YR-PH1002-82-2-T(壁掛式pH/ORP監測儀+RS485+4-20mA變送輸出+2限報警)
YR-PH1003-82-2-T(管裝式pH/ORP監測儀+RS485+4-20mA變送輸出+2限報警)

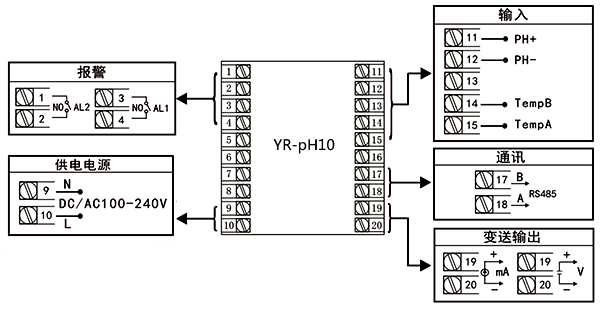

pH/ORP監測儀接線圖

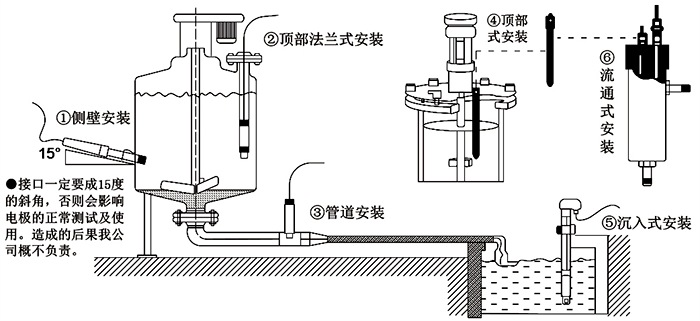

pH電極安裝示意圖
