新投運或運行中的鍋爐都必須進行汽包水位高、低水位保護動態試驗，以檢驗控制系統的動作狀態及可靠性。昌暉儀表工程師在本文分享汽包水位保護動態試驗的具體內容、步驟和方法。

1、汽包水位高低水位保護動態試驗準備
①檢查汽包水位取樣管路無泄漏點。
②試驗前必須檢查汽包水位測量設備的工作狀態應正常。
③試驗過程中，保持鍋爐壓力參數穩定在較高值。
④試驗中涉及的設備停、送電以及設備操作等工作，應由運行人員確認無誤后執行，檢修人員不得操作。
⑤試驗需要進行投停的保護，應履行保護投停手續。制定運行人員確認無誤后執行，檢修人員不得操作。
⑥事件站工作恢復。裝好打印紙，在工作位上以便記錄。做好歷史趨勢，包括三個值：高、低水位送MFT信號；汽包壓力信號。

2、汽包水位保護試驗內容
①高水位試驗。
A、高水位試驗時，履行保護投停手續，解除汽包水位高跳閘保護。

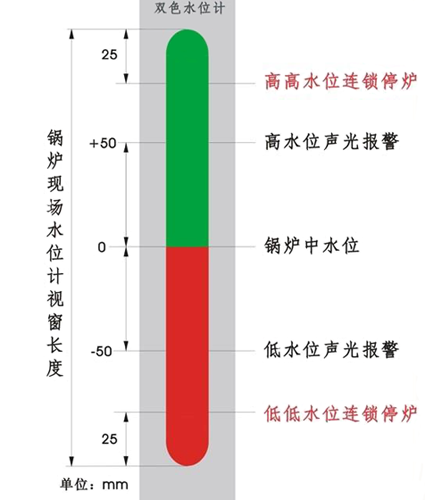

B、緩慢上水到達汽包水位高跳閘值(汽包水位高、低水位跳閘設定值確定請參閱《如何設置鍋爐水位高低報警和連鎖》技術文章)。在此過程中，記錄經過修正的汽包水位數值，同時用歷史趨勢記錄水位送MFT的信號和水位值。
C、當兩個汽包水位值到達水位高于MFT的動作值的時候。測量、記錄汽包水位高跳閘是否送出。確認保護動作準確無誤。



②低水位試驗
A、高水位試驗完成后，馬上做低水位試驗。解除低水位MFT保護(保留爐水泵差壓低于MFT保護)。緩慢降低水位至汽包水位低于跳閘值。在此過程中，記錄經修正的汽包水位數值。
B、當其中兩個汽包水位值低于跳閘值時，汽包水位低跳閘動作。確認保護正常動作。送鍋爐MFT信號發出。
C、汽包水位低跳閘動作后，測量、記錄汽包水位信號、汽包水位低跳閘信號。

3、汽包水位保護試驗結束
①試驗結束，恢復信號及回路，履行保護投停手續，投入汽包水位高、低保護。
②試驗結束后，整理試驗記錄及SOE記錄。
