通過濾波電路可以為逆變電路提供穩定的直流，通過電容濾波的變頻器稱為電壓型變頻器，通過電感濾波的變頻器稱為電流型變頻器。
濾波電容，電容量都比較大，通常選用電解電容，為了滿足容量與耐壓的要求，通常選用電容先并后串的方式。
電解電容受溫度的影響比較大，溫度越高，使用壽命就越短，使用壽命與溫度通常成指數關系下降。正常情況下，電容器組使用壽命可達十年，但用個七八年電容量就不大行了(低于10%)。電容量降低，母線電壓會跟著下降，正常情況下，母線平均電壓為513V，若母線電壓降至500V以下，電容量指定降低了！
測量電容量可選擇拆解下來單個測量(正規模式)，也可以成組測量(外電路會有影響)。
測量電容時，之前曾提過一個經驗公式，用變頻器額定電流與60的乘積來核對電容量，測量值可與該計算值比對，若測量值在10%以?xún)?nèi)，基本可以判斷電容量沒有“縮水”。

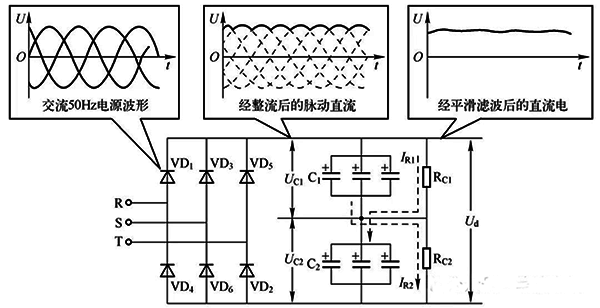

因?yàn)殡娙萘烤哂休^大離散性，兩個電容器電容量并不相等，通常，在電容器組兩端都會各并聯一個均壓電阻，如圖一當中的RC1和RC2，能使兩電容器組兩端電壓趨于平衡。
電容的充、放電會不斷重復，履行著濾波的責任，電容器上的電壓波動與電容量有關，電容量越大，電容器上的電壓波動越小。

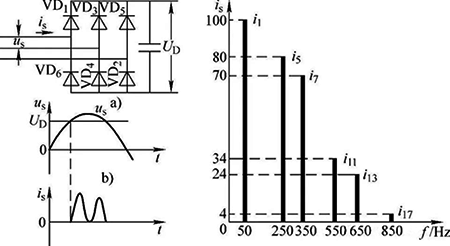

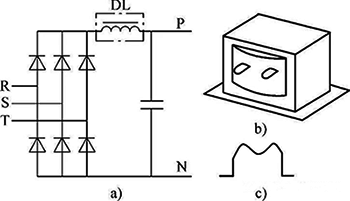

在整流器與濾波電容之間，通常會有一個直流電抗，大容量變頻，還會選擇外置，其目的是消除電流諧波和提高功率因數。因?yàn)椋噍斎腚娏鞑⒎钦也ㄐ危C波含量豐富。如下圖：
不管怎么說，直流電抗也屬于變頻器中間電路的一部分。直流電抗一般不會出什么毛病，但要注意直流大電流的影響。因?yàn)椋绷麟娐分泄β蔖等于電壓與電流的乘積，從能量守恒考慮，輸入電功率應與直流電功率相等。
在整流與濾波之間，除了直流電抗外，還有一個比較重要的電路，就是預充電電路。
在接通電源前，電容器上沒有電荷，電壓為0V，而電容器兩端的電壓又是不能突變，若沒有限流電阻，在接通電源的瞬間，整流器兩端(P、N之間)則相當于短路。預充電電路就是在接通電源瞬間，通過限流電阻給電容充電，待電容電壓達到一定值后，再將限流電阻短接。
預充電電路可以用接觸器，則可以用晶閘管，不同品牌變頻器，采取的預充電電路不同。電容充電時間很短，通常在1s內預充電結束。
在中間電路中，除了以上這些標配，還有制動電路和反饋電路，這些在昌暉儀表網其他文章中細說過，本文不再累述。
