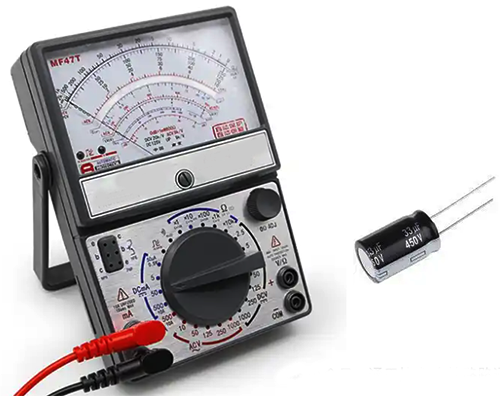

在檢測電容器的時候，為什么在操作者觀察的瞬間(電容接入時)，大容量電容會導致指針萬用表的指針更大的偏轉角度？給觀察者帶來“容量越大，偏轉越大”的直觀視覺？



1、電容充電過程與電流的關系
多用電表測量電容時，實際上是向電容施加一個直流電壓(通常來自電表內部的電池)，并觀察電容的充電電流。
初始充電時刻電流最大(I=V電源/R)，隨后按指數衰減。電容越大，充電時間常數越大，電流衰減越慢，因此在電表測量的短暫時間內，平均電流更大。

2、指針萬用表指針的偏轉機制
指針萬用表的指針由磁電式表頭驅動，其偏轉角度直接反映流過表頭的電流大小。
測量電容時，電表通過內部電路將電容的充電電流轉換為表頭電流。電容越大，充電電流的初始值或平均值越大，導致指針偏轉角度更大。

3、電容量的影響
小電容：充電速度快(τ=RC小)，電流迅速衰減，平均電流小，指針偏轉小。
大電容：充電速度慢(τ=RC大)，電流衰減緩慢，在相同測量時間內平均電流更大，指針偏轉更明顯。

綜上所述：電容量越大，充電時流經指針萬用表的初始或平均電流越大，驅動指針的力矩更強，因此指針偏轉角度更大。這一現象本質上是電容充電特性與指針萬用表電流檢測機制共同作用的結果-指針的動態響應，給觀察者帶來“容量越大，偏轉越大”的直觀視覺。
