氣動執行機構機械限位調整方法因具體型號和設計而有所不同，但通常包括以下步驟：
1、確定調整范圍

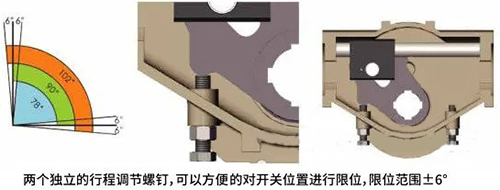

根據設備說明書或?qū)嶋H需求，明確需要調整的機械限位范圍。例如，某些型號允許在82°至98°之間調節角行程的機械限位，而其他型號可能允許±5°或±6°的調整。
2、斷開氣源并確保安全
在調整機械限位之前，必須停止供氣，并確保執行機構處于非工作狀態。這可以避免因操作不當導致的損壞或意外。
3、松開鎖緊螺母
使用適當?shù)墓ぞ?如扳手或內六角扳手)松開機械限位螺釘上的鎖緊螺母。這一步驟是為了便于后續旋轉調整螺釘。
4、旋轉調整螺釘
根據需要調整的方向，順時針或逆時針旋轉機械限位螺釘。順時針旋轉通常會增加角行程，而逆時針旋轉則會減少角行程。
對于某些型號，還可以通過擰緊或松開特定的調節螺母來實現更精確的調整。
5、檢查調整效果
在調整過程中，需手動或電動操作執行機構，觀察閥門是否在設定的位置停止。例如，角行程執行機構需要確保閥門在全開或全關位置時停止。
6、重新緊固鎖緊螺母
調整完成后，將鎖緊螺母重新旋緊，以固定調整位置。確保鎖緊螺母完全擰緊，以防止機械限位在運行中發生松動。
7、驗證調整結果
最后，通過多次開關操作驗證機械限位是否正確設置。例如，可以通過觀察閥門的開/關指示燈或手動檢查閥門是否在指定位置停止。
注意事項
①調整時需避免過度旋轉螺釘，以免損壞限位裝置。
②某些型號的機械限位螺栓不可用于手動操作，因此需特別注意。
③如果執行機構帶有彈簧復位功能，需確保彈簧狀態未受干擾。
不同型號的氣動執行機構可能具有不同的機械限位調整方式。例如：

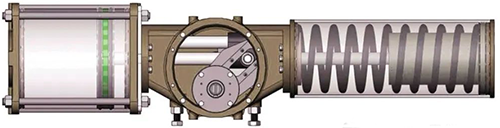

①某雙作用氣動執行機構通過擰緊或松開外殼左側的行程限位螺釘來調整角沖程。

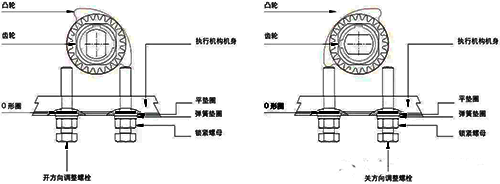

②某執行機構則通過開方向和關方向的調整螺栓來控制凸輪與齒輪之間的相對位置。
③對于帶有加長限位器的執行機構，需將加長限位器螺絲調整到所需位置，并確認位置后緊固密封件。
綜上所述，調整氣動執行機構機械限位需要根據具體型號的操作手冊進行詳細操作，并嚴格按照步驟進行，以確保設備的安全性和可靠性。
