1、液柱式壓力檢測
液柱式壓力檢測是根據流體靜力學原理，把被測壓力轉換成液柱高度來進行壓力測量的儀表。目前常見的液柱式壓力計有U形管壓力計、單管壓力計、斜管壓力計、補償微壓計等。這類壓力計一般由充有水或水銀等液體的玻璃管構成，主要用于低壓和微壓的測量，其測量范圍約在10Pa至200~300kPa之間，高精度者可用作壓力基準器，用于校正其他類型壓力計。
液柱式壓力計結構簡單，使用方便，價格低廉，靈度和精度都較高。缺點是體積大，玻璃易碎，測量速度慢，量程受液柱高度的限制，且只能就地指示，壓力信號不能遠傳顯示與控制，難以自動測量。
2、彈性式壓力檢測

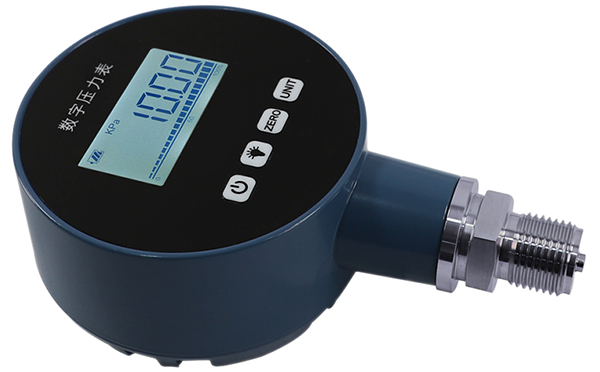

彈性式壓力檢測是根據彈性元件受力變形的原理，利用各種形式的彈性元件作為壓力敏感元件，將壓力轉換成彈性元件的變形位移或撓度，來進行壓力測量的。常用的彈性元件有彈簧管、膜片和波紋管等。根據采用的彈性元件不同，彈性式壓力測量?jī)x表主要分為彈簧管壓力表、膜片壓力表、膜合壓力表和波紋管壓力表;按功能不同分為指示式壓力表、電接點式壓力表和遠傳壓力表;按輸出信號的不同可分為模擬壓力表和數字壓力表等。
彈性式壓力表結構簡單，結實耐用，讀數清晰，價格低廉，安裝方便，使用范圍廣又有足夠的精度，可以測量-0.1~1500MPa之間的壓力，是工業上應用較廣泛的測壓儀表。
3、電氣式壓力檢測
電氣式壓力檢測是利用敏感元件將被測壓力直接轉換成各種電量(如電阻、電荷量等)進行測量的儀表，如各種壓力傳感器。壓力傳感器不僅能檢測壓力并且能提供遠傳信號，能夠滿足自動化系統檢測顯示、記錄和控制的要求。當壓力傳感器輸出的電信號進一步轉換成標準統一信號時，又將它稱為壓力變送器。常見的壓力傳感器有電阻應變片壓力傳感器、壓電式壓力傳感器、電感式壓力傳感器、電容式壓力傳感器、電位器式壓力傳感器、霍爾壓力傳感器、光纖壓力傳感器、單晶硅壓力傳感器等。
壓力變送器可以測量從絕壓、微壓直至中壓和高壓范圍的壓力信號，測量范圍非常寬。而且壓力變送器精度高、性能穩定，可用于易燃、易爆場合，也可用于易堵塞、黏稠、腐蝕性、汽化點低的被測介質的壓力測量，是現代化工業生產中最常用的壓力測量?jī)x表。
4、活塞式壓力檢測
活塞式壓力檢測是根據液壓機液體傳送壓力的原理，將被測壓力轉換成活塞面積上所加平衡砝碼的質量來進行測量的。利用此原理制成的活塞式壓力計的測量精度較高，允許誤差可以小到0.05%~0.02%，活塞式壓力計普遍被用作標準儀器對壓力檢測儀表進行校驗，常用的有單活塞式壓力計和雙活塞式壓力計兩種。
