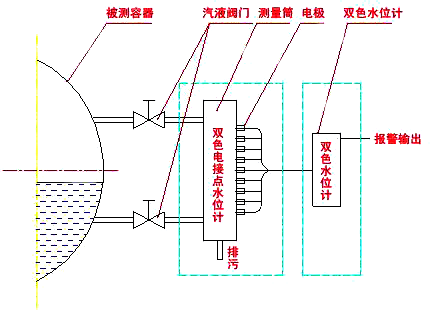

電接點水位計包括測量筒、電接點水位計電極、電極連接電纜、雙色電接點水位計(或數顯雙色電接點水位計)。
①測量筒：測量筒可以促進飽和蒸汽和蒸汽的冷凝，同時使溫度損失降低到最低限度。冷水在測量筒內的循環可以連續沖洗容器和電極，可以避免沉淀物的集聚。測量筒最高溫度可以達到600℃。
②電接點水位計電極：電極是檢測水/汽的探頭，是整個電接點水位計系統的核心。電極采用特種不銹鋼制造，絕緣體使用高純度陶瓷，陶瓷和金屬本體之間的壓力密封通過真空焊接工藝保證。接點使用特殊鍍金工藝處理，以避免磨損。所有電極都通過電接點水位計電極氨氣泄露測試、靜壓測試以及電壓測試。
③電極連接電纜：通過耐高溫的2.5mm2 PTFE絕緣鍍鎳電纜連接電極和雙色電接點水位計，電纜長度按照現場需要敷設。所有線芯都采用顏色編碼或數字編碼以便于安裝，所有電纜都在一端使用環形壓接電極端子。
④雙色電接點水位計：鍋爐汽包側面的測量筒上安裝了6-48個電極探頭，每個電極都連接自己的感應電路，測量結果顯示在距離現場較遠的雙色電接點水位計。電極測量位置按照用戶的要求布置。
