P&ID(工藝管道和儀表流程圖)是工程師的工程語言。一張完整的P&ID圖藏著工藝設計者對控制策略的全部思考。大家拿到新P&ID圖紙，先不急著看控制邏輯，先把閥門、儀表、功能塊的類型分清楚。昌暉儀表分享的P&ID讀圖實戰六步法適合剛?cè)胄械墓こ處煟策m合想系統梳理的老手。

P&ID的功能
1、Detail Engineering of each disciplines(各專業詳細設計)
2、Piping layout/Material Purchase(管道布置與材料采購)
3、Instrument Logic/DCS Plan,etc.(過程工業中用于控制與安全的儀表邏輯設計和DCS工程方案，通常基于P&ID展開，涵蓋控制策略、聯鎖邏輯、信號分配及系統組態等)
4、Planning of Construction/Commissioning/Plant Operation/Maintenance(施工、調試、運營與維護計劃)

P&ID基礎符號速查
P&ID讀圖的第一步，是認清符號。在文章《輕松看懂P&ID圖中的儀表圖例符號》中介紹過常見儀表和閥門符號，關于儀表圖例的使用建議儀表工參照標準HG/T20505-2014《過程測量與控制儀表的功能標志及圖形符號》。

五種常見控制回路解析
P&ID上最核心的內容是控制回路。以下五種回路類型，覆蓋了80%以上的工藝控制需求。

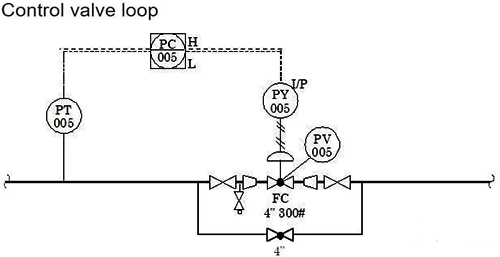

①單回路: 反饋控制的基石



特征：一個測量點+一個PID控制器+一個執行器，閉環負反饋，結構最簡單。
典型應用：儲罐液位定值控制、管線流量定值控制、反應器溫度控制。

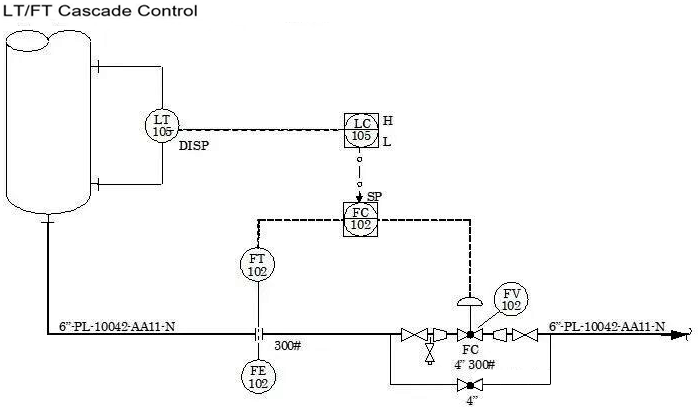

②串級控制: 主副環嵌套，響應更快

識別特征：兩個控制器串聯，副環直接控制閥門，串級時主輸出=副設定。
典型應用：換熱器出口溫度串級流量(溫度主環+流量副環)，精度和響應速度都比單回路好。

③前饋+反饋: 預判干擾，主動補償

識別特征：有干擾信號的測量引入回路，但依然保留反饋，前饋不是獨立存在的。
典型應用：進料流量波動時前饋補償，避免溫度/壓力超調。

④超馳控制: 安全優先，強制override
識別特征：同一閥門上有兩個信號源，正常控制+安全限制，超馳信號優先級更高。
典型應用：液位超馳(液位高了不管原設定值，強制關閉進料閥)、壓力超馳。

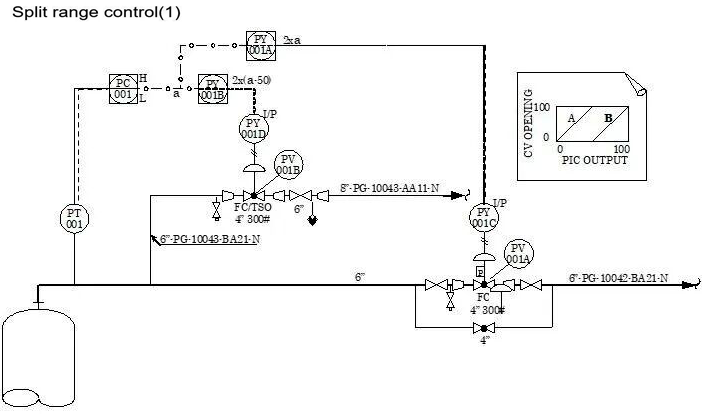

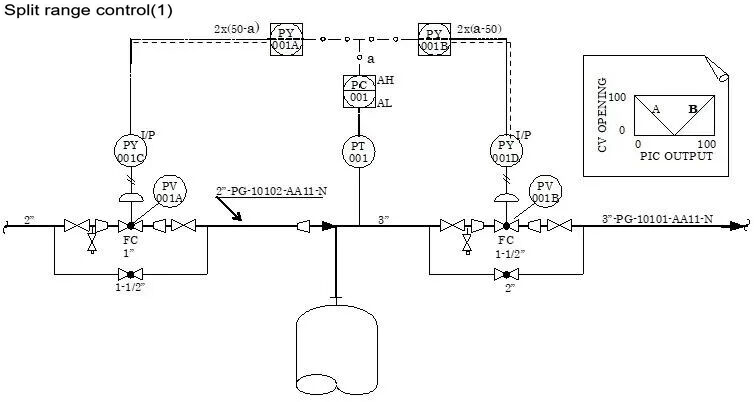

⑤分程控制: 一個輸出控制兩個閥門



 識別特征：一個控制器符號引出兩根線到兩個閥門，每個閥門分配不同的輸出范圍。
典型應用：冷熱公用工程切換、溫度三通調節。

聯鎖邏輯的P&ID表達
聯鎖是P&ID中最容易出錯也最考驗經驗的部分。看聯鎖，核心是找三個要素：觸發條件(誰讓它動)、動作對象(動誰)、動作結果(動成什么樣)。

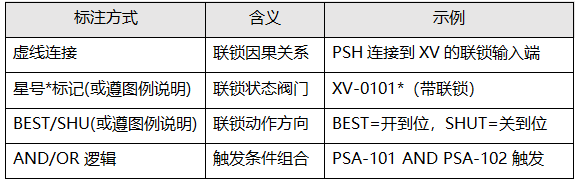

3.1 閥門聯鎖標注

3.2 典型聯鎖場景
泵的聯鎖：泵出口壓力低(PSL)→ 聯鎖停泵(禁止運行)→ 備用泵自啟動
反應器緊急泄放：反應壓力超高(PSH)→打開泄放閥(XV)→同時關閉進料閥
壓縮機組：軸振動超高/軸承溫度超高→緊急停機+速關閥關閉
加熱爐：火焰檢測失敗(FSSL)→燃料閥快速切斷→鼓風機延時停

閥門類型快速判斷

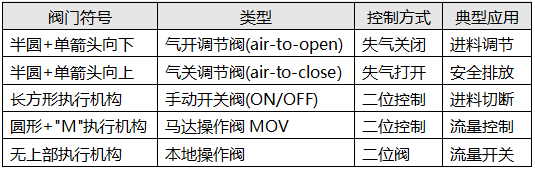

P&ID上的閥門符號，決定了它在控制策略中的角色。以下是現場常用的幾種閥門判斷方法。



?? 安全優先原則
在易燃易爆、有毒有害的裝置中，閥門的氣開/氣關選擇遵循"安全優先"原則：失氣狀態下，哪個方向更安全，就選哪個。比如燃氣管道上的切斷閥一定是氣關閥(失氣打開，保證燃氣不泄漏給點火源)。

P&ID讀圖實戰六步法
給你一張新的P&ID，按照這個順序看，效率最高。

①讀圖例說明
盡管有通用的P&ID圖例，但每個EPC/項目會有不同的風格，了解清楚再看圖。

②找控制目標
先看FIC/PIC/LIC/TIC，這些是主控制回路，告訴你工藝的關鍵控制點在哪里。

③追溯測量鏈路
從傳感器/變送器(FT/PT/LT/TT)開始，順著信號線找到控制器，理解控制回路的測量-控制-執行完整鏈路。

④識別串級和超馳
找兩個控制器串聯(串級)或兩個信號指向同一閥門(超馳)，這些是復雜控制策略的核心。

⑤梳理聯鎖邏輯
找虛線連接、星號標記的閥門，追蹤觸發條件和動作結果，畫出聯鎖因果表。

⑥驗證安全措施
檢查泄放閥(PSV)， 安全切斷閥(ESD)、易熔塞等安全相關設施是否完整。

P&ID是工程師和工藝對話的語言。圖紙上的每一個符號，都承載著設計者對系統的理解。讀懂P&ID，不只是記住符號，更是理解控制策略背后的工程邏輯。

下次拿到新P&ID圖，不妨用P&ID讀圖實戰六步法試試看，你會發現圖紙比想象中更"健談"。
