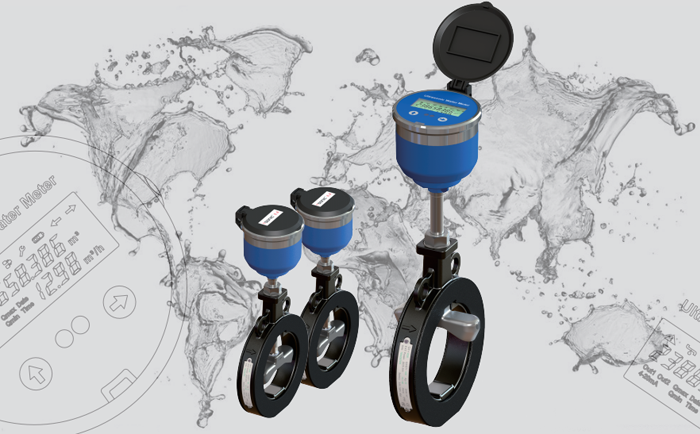

卡片式超聲波水表轉為農業灌溉、園林管理、水資源監控設計，適用于各種惡劣工作環境下的多種水質(包括含沙礫、雜草的水質)高可靠性常溫流量測量。卡片式超聲波水表厚度1英寸，夾持式安裝，無壓力損失，獨特設計結構使測量基本不受水質影響，是對農業灌溉用水計量的一次重大突破。

超聲波水表特點

IP68防護
◆ 可無限期在水下2m深度正常工作

電池供電
◆ 內置電池殼使用10年
內置定量控制器、分時累積器
◆ 在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉
◆ 在設定時間段內進行流量的分時累積，以實現梯度費率

超聲測量，無轉動、無磨損部件
◆ 長期保證測量精度，整機可靠性高
◆ 適用于多種水質，包括含沙礫、雜草的水質
超薄表體設計
◆ 厚度僅1英寸(25.4mm)，節約安裝空間
◆ 特殊材質，高強度耐腐蝕，極低的成本投入，最高性價比
◆ 無壓力損失



超聲波水表技術參數
測量流體：水、污水、海水(其他液體需要定制)，并且充滿管道
流體溫度：0.1-30℃
工作環境：溫度-30~45℃；濕度≤100%(RH)
承受壓力：1.6MPa
壓力損失：無壓損
上游流暢敏感度等級：U5
上游流暢敏感度等級：D3
氣候和機械環境安全等級：C級
電磁兼容等級：E2級
通信接口：RS485/USART/紅外
輸出信號：兩路隔離OCT或TTL脈沖輸出/1路4-20mA模擬輸出
供電電源：內置鋰電池(3.6V，19Ah)/外接DC24V電源/4-02mA兩線制供電
防護等級：IP68可水下2米工作
本地顯示：雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位
數據存儲：采用EEPROM/FLASH存儲參數，自動記錄前128個月/前512日的累積流量
測流周期：測量狀態：1次/秒；檢定狀態：4次/秒
功耗：＜2.7Ah/年，1節電池殼持續使用6年以上

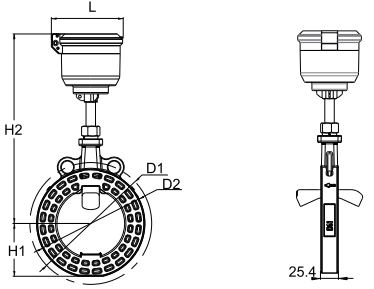

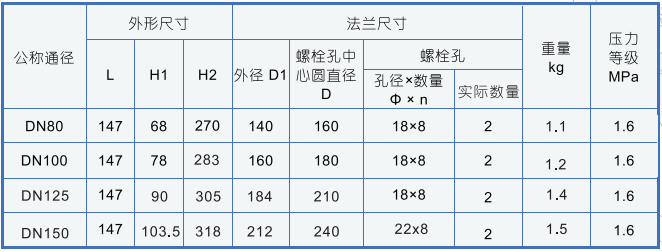

超聲波水表尺寸及重量

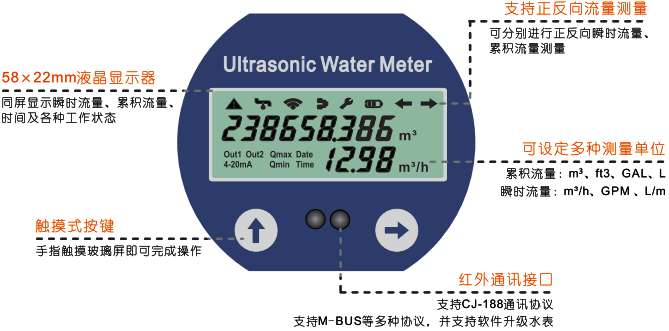

超聲波水表顯示與操作

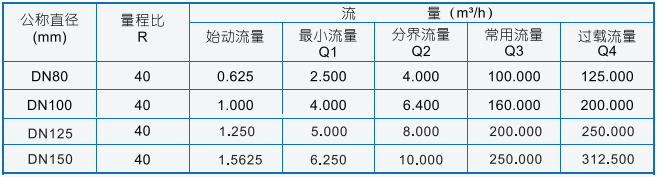

流量與范圍



誤差曲線

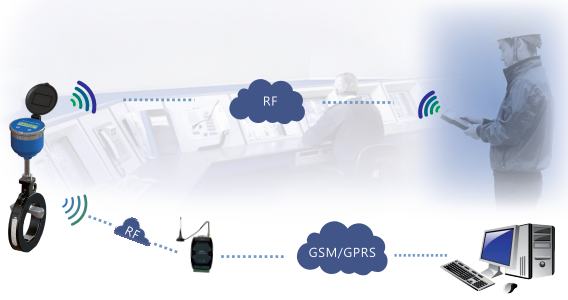

通信及組網
卡片式超聲波水表選配RF通信模塊可實現短距離無線通信，通過RF射頻可使用手操器無線抄表或者無線連接GPRS模塊實現遠距離大規模組網。



超聲波水表主要配件

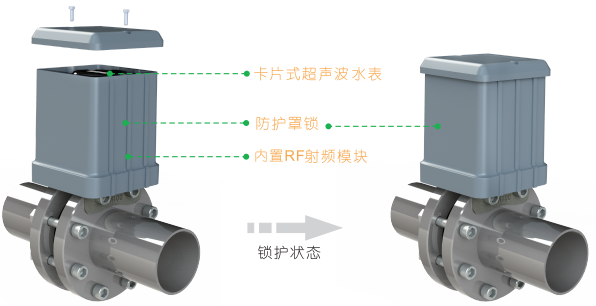

選配卡片式超聲波流量計防護罩來實現防雨、防曬、防沖擊、防盜。防護罩可內置天線和RF射頻模塊，實現無線抄表、組網通訊。




卡片式超聲波水表選型表

功能說明：DN80口徑，公稱壓力1.6MPa，通信接口RS485，兩線制4-20mA輸出，未開通無線抄表功能，標配1m電纜，配防護罩。
