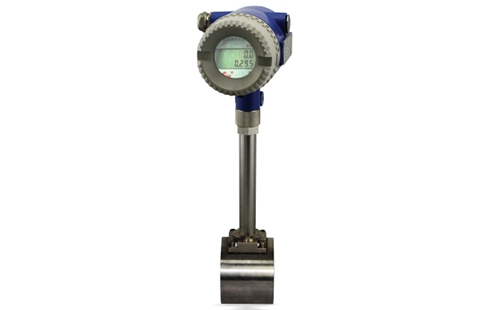

昌暉儀表生產的SWP-TU系列夾持式渦街流量計用于工業現場測量氣體、液體及蒸汽的體積流量。SWP-TU防護等級IP65，渦街流量計液晶表頭可顯示瞬時流量、累積流量、質量流量(有溫壓補償時)。
SWP-TU夾持式渦街流量計技術參數
精度：1%(液體和氣體)或1.5%(蒸汽)
公稱通徑：DN25，40，50，80，100，150，200
壓力等級：PN25(2.5MPa)
過程溫度：普通型-40~160℃；高溫型-40~280℃
表體材質：1Cr18Ni9Ti
傳感器材質：1Cr18Ni9Ti
傳感器密封圈：石墨
轉換器外殼材料：鑄鋁表面噴塑
外殼防護等級：IP65
輸出及電源：
①帶現場顯示，無輸出，3.6V鋰電池供電
②帶現場顯示，二線制4-20mA輸出，24VDC供電
③帶現場顯示，脈沖輸出，24VDC供電
④帶現場顯示，脈沖輸出和電流輸出4-20ｍA，24VDC供電
⑤帶現場顯示，RS485和二線制4-20ｍA，24VDC供電
⑥不帶現場顯示，脈沖輸出，24VDC供電
⑦不帶現場顯示，二線制4-20mA輸出，，24VDC供電
電氣接口：M20×1.5
液晶顯示表頭：6位浮點數顯瞬時流量，8位浮點數顯累積流量，條碼顯示流量百分比
防爆等級：ExiaⅡCT6
SWP-TU夾持式渦街流量計選型表
SWP-TU①②③⑤⑥⑧⑨
①防爆等級
[T]：標準型
[B/ｉ]：本安型(ExiaⅡCT6)
②公稱通徑/測量范圍
[025]：DN25；液體0.8～12m3/h/氣體8～150m3/h
[040]：DN40；液體2～30m3/h/氣體18～340m3/h
[050]：DN50；液體3～50m3/h/氣體30～500m3/h
[080]：DN80；液體10～130m3/h/氣體70～1300m3/h
[100]：DN100；液體15～200m3/h/氣體100～2000m3/h
[150]：DN150；液體40～450m3/h/氣體200～4800m3/h
[200]：DN200；液體80～1000m3/h/氣體400～8000m3/h
③表頭/輸出/供電
[A]：帶現場顯示，無輸出，3.6V鋰電池供電
[B]：帶現場顯示，二線制4-20mA輸出，24VDC供電
[C]：帶現場顯示，脈沖輸出，24VDC供電
[D]：帶現場顯示，脈沖輸出+4-20ｍA輸出，24VDC供電
[G]：帶現場顯示，RS485通訊接口+二線制4-20mA輸出，24VDC供電
[E]：不帶現場顯示，脈沖輸出，24VDC供電
[F]：不帶現場顯示，二線制4-20mA輸出，24VDC供電
④測量介質
[A]：液體
[B]：氣體
[A]：不帶溫度壓力補償
[B]：帶溫度補償
[C]：帶壓力補償
[D]：帶溫度壓力補償
⑥表體內徑標準
[0]：中國國標
[1]：約定的特殊要求
⑦表體材料
[0]：1Cr18Ni9Ti
[1]：約定的特殊要求
⑧傳感器適用溫度
[L]：-40～+160℃：
[H]：-40～+280℃
⑨配對碳鋼法蘭及螺栓
[F]：出廠提供配套碳鋼法蘭及螺栓
選型舉例
SWP-TUT200GBBD00HF
SWP-TUT065GAAA00LF
