儀表電纜線芯截面積要求
1、儀表信號電纜的線芯截面積應滿足測量及控制回路對線路阻抗的要求，以及施工中對線纜機械強度的要求。最小線芯截面積不宜小于0.5mm2。
2、在爆炸危險場所2區域或非防爆區域的場合，最輻射在橋架或保護管中的二芯或三芯儀表信號電纜的線芯截面積，宜選用1.0mm2-1.5mm2，熱電偶補償導線宜選用1.0mm2-2.5mm2。用于主電纜的多芯電纜，在線路電阻滿足的條件下，其線芯截面積可縮小為0.75mm2-1.5mm2。
3、接地線的線芯截面積，應符合現行國家標準《電力工程電纜設計規范》GB 50217、《爆炸危險環境電力裝置設計規范》GB 50058的有關規定

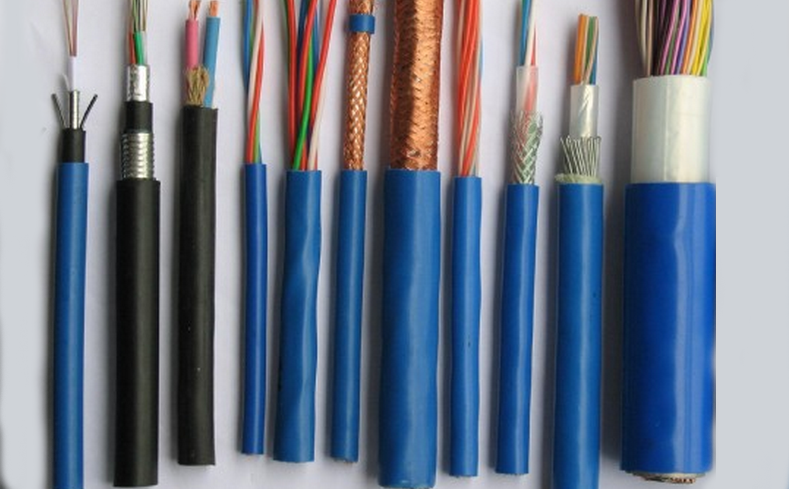

儀表信號電纜類型
1、儀表信號電纜宜選用多股銅芯聚乙烯絕緣聚氯乙烯護套帶屏蔽的軟電纜。
2、儀表信號電纜的屏蔽選擇，宜選總屏蔽加分屏，特殊要求的電纜，應根據制造商的具體要求選用。
3、當采用本安系統時，應選用本安電纜，其分布電容、分布電感參數應符合本安回路的要求。本安電纜外護套為藍色標志。
4、高、低溫場合，應根據電纜的允許使用溫度范圍，選用耐高溫、耐低溫電纜。
5、火災危險場合所架空敷設的電流，應選用阻燃電纜。
6、熱電偶補償導線的型號，應與熱電偶的分度號相匹配，宜采用補償型。

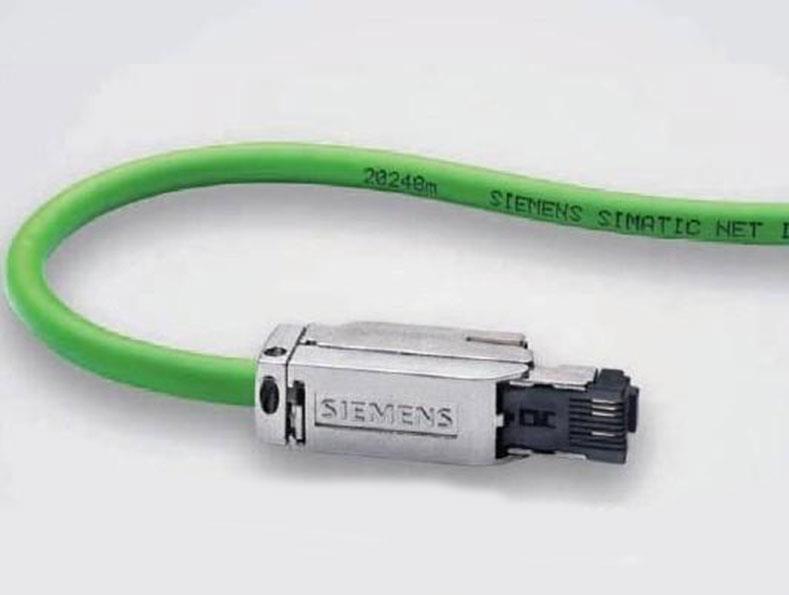

基金會總線(FF)電纜及管纜選用
1、現場總線電纜、數據通信電纜，應按有關控制系統及儀表執照商的要求選用。
2、基金會現場總線(FF)電纜宜選用銅芯導體0.8mm2(18AWG)，聚乙烯絕緣，聚氯乙烯護套，內、外屏蔽，A型，專用的FF現場總線電纜。用于FF現場總線主干線和分支線的A型現場總線電纜，在沒有信號增強器的網段，其最大長度為1900mm。
3、光纜宜選用聚乙烯護套、鋼絲加強件的單模或多模光纜。
如果您需要了解更詳盡的儀表電纜選用及敷設方面知識，小編建議您下載HG/T 201512-2014 儀表配管配線設計規范，對您會更有幫助！
