1、分壓電路

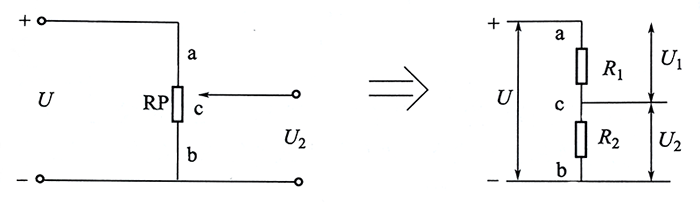

電位器在儀表電路中得到廣泛應用，它的作用是為了得到一個可以改變的電壓輸出，其電路如圖1所示，它有一個可以滑動的觸點C把電阻RP分成兩部分，當滑動觸點進行滑動時，可連續的改變兩部分電阻的比例關系，這兩部分電阻相當于是兩個串聯電阻，當電位器為X型線性規律時，則兩電阻上的電壓變化規律如下：
以上公式就是分壓公式。使用以上這一對式子，根據總的電壓和兩電阻的值，就可以算出每個電阻上的電壓。隨著電位器滑動觸點C位置的改變，輸出電壓U2也會跟著變化。當滑動觸點C從a端滑動到b端時，則輸出電壓逐漸降為零。
壓電路和分流電路等效圖
分壓電路在儀表中的應用例子，有臺數字顯示控制儀，其最大輸入電壓為O-5VDC,但是變頻器送來的信號只有0-10VDC的，這時就可以利用分壓的辦法來解決，即先把0-10VDC信號接至串聯電阻R1和R2進行分壓，如圖1中的等效圖所示。然后從R2上取出0-5VDC的信號接至顯示控制儀輸入端即可。電阻R1和R2阻值的選擇，可綜合變頻器的輸出阻抗和的輸入電阻來決定其阻值，但電阻精度和溫度系數要能滿足使用要求。
2、分流電路
兩個并聯電阻兩端的電壓是一樣的，但兩個電阻的阻值不相同時，流過其中的電流是不相同的。流過各個電阻的電流如下：
以上公式就是分流公式。這一對式子表示了兩并聯電阻的電流分配的規律，如果總電流及電阻知道了，就可以求出每個電阻中流過的電流。
分流電路在儀表中的應用例子，最直接的就是分流電路在萬用表中的應用。許多萬能輸入信號的顯示控制儀，其對線性電流的測量大多是采取外接分流電阻的形式，如對4-20mA的電流輸入可以用250Ω、50Ω、25Ω的分流電阻，將其變換為1-5V、0.2-1V、100-500mV的電壓信號輸入給數字顯示控制儀。
