儀表標識是為了便于識別儀表，在常見儀表標識中，一般只標識位號；對于產品存儲設備必須全部標識全部信息；對于聯鎖、控制警示儀表標識應采用醒目、直觀的原則。
儀表標識內容要素包含裝置區號、位號、介質溫度、壓力等信息，其中漢字均采用黑色中文仿宋體，內容為紅色；英文代號、化學符號為正體大寫，顏色為黑色，內容為紅色，儀表標識牌的尺寸、涂色、注字的統一、美觀、協調。儀表標識位置要求為應以醒目和容易看到為原則，要求橫寫。
好的儀表標識，不僅便于日常管理，同時也能提升廠區整體安全管理，昌暉儀表重點介紹常見的二十余種儀表標識，并舉例說明，幫助儀表人加強儀表設備管理，為安全保駕護航。
1、現場儀表的儀表標識掛設
對于就地指示儀表、變送器等尺寸較小的儀表標識標牌采用掛設；儀表標識牌掛設使用夾具，不可用鐵絲固定。實例如下：
2、控制回路的儀表標識
控制回路的儀表變送器、調節閥位號標牌采用蘭底紅字，標牌尺寸為矩形100mm×50mm，主注字尺寸為10mm×10mm。副字尺寸 5mm×5mm采用304不銹鋼材質。
3、分析取樣點及可燃氣體報警器標識
采用白底紅字，標牌尺寸為矩形100mm×50mm，主注字尺寸為10mm×10mm、副字尺寸5mm×5mm。采用304不銹鋼材質。
4、有毒氣體報警器標識
采用黃底黑字，標牌尺寸為矩形100mm×50mm，主注字尺寸為10mm×10mm、副字尺寸5mm×5mm。采用304不銹鋼材質。背景色標ral 1023(如無法實現可采用無底色不銹鋼牌)。
5、參與控制分析儀表標識
標牌尺寸為矩形100mm×50mm，主注字尺寸為10mm×10mm、副字尺寸5mm×5mm。采用304不銹鋼材質。背景色標 ral 5015(如無法實現可采用無底色不銹鋼牌)。
6、SIS聯鎖回路中的閥、變送器標識
采用黃底黑字標牌尺寸為矩形100mm×50mm，注字尺寸為10mm×10mm、副字尺寸 5mm×5mm。采用304不銹鋼材質。背景色標ral 1023(如無法實現可采用無底色不銹鋼銘牌)。
7、電纜標識
采用黑色字體，304不銹鋼材質，標牌為橢圓矩形尺寸為60mm×30×2mm 如下
8、地線接地端標識
地線接地端標志為正三角形，黑色邊框，字為黑色黑體字，制圖標準和參數如下
9、聯鎖警示標識
為了防止操作人員及現場人員誤操作、設置聯鎖警示牌，提醒操作人員在操作過程中注意。實例如下：字體色標ral3020；尺寸為100mm×50mm，字體為20mm。
10、儀表保護箱標識
對于有儀表恒溫表箱可在表箱正面上方做標識尺寸為100mm×50mm。實例如下：
11、儀表控制柜銘牌標識
對于控制室內控制柜尺寸為60mm×38mm實例如下：
12、電纜標識
①標明設備名稱編號；
②手動操作型隔離開關安裝固定于隔離開關操作機構上方100mm處；
③電動操作型隔離開關安裝固定于操作機構箱門醒目處；
④面向操作人員。
13、電流互感器、電壓互感器、避雷器耦合電容器等標識
①標明設備名稱編號；
②安裝在單支架的設備，標志牌還應標明相別，安裝于離地面1.5m處，面向巡回檢查線路；
③三相共支架設備，安裝于支架橫梁醒目處，面向巡回檢查線路；
④落地安裝加獨立遮攔的設備（如避雷器、電抗器、電容器、所用變壓器等），標志牌安裝在設備圍欄中部，距地面1.5m處，面向巡回檢查線路。
14、控制箱、端子箱標識
①標明間隔或設備名稱、編號；
②安裝于控制箱門、端子箱門上方醒目處。
15、接地刀閘標識
①標明設備名稱編號；
②安裝于接地刀閘操作機構上方100mm處；
③標志牌應面向操作人員。
16、閥門標識
①標明閥門名稱、編號和開啟、關閉操作方向；
②圓形手輪直徑大于400mm者，可采用圓形標志牌，安裝固定于手輪中部；
③手輪直徑小于400mm者或非圓形操作手柄，可采用圓形標志牌。手輪轉動方向固定于手輪中部；
④采用帶三角頂部矩形標志牌，安裝固定于閥體盤根左手側螺絲上；
⑤帶三角頂部矩形標志牌標注方式有兩種：
◆三角部分標注機組編號、矩形方框內標注閥門名稱及編號；
◆三角部分涂介質顏色以表示該閥門所處的管道系統，、矩形方框內注明閥門名稱及編號。
⑥取樣、儀表管群采用矩形標志牌，用螺絲管夾子固定在管壁閥門下；
⑦儀表管群在10根以下時標志牌呈水平或斜向排列。儀表管群載10根上時，標志牌呈V形排列。
17、設備標識
①大型轉機設備，以設備外表面寬度為依據，要求同一系統設備標牌尺寸要統一設定，但設備尺寸相差太大的除外、應另行設定，安裝固定于設備電機的表面，面向巡回檢查線路。
②小型轉機設備，標牌安裝固定于設備的表面，面向巡回檢查線路。
18、閥門標識
①熱工儀表、化學取樣閥門，標牌做成長*寬為70mm*45mm的矩形標牌，用螺絲管夾子固定于管道上。熱工儀表、化學取樣管群在10根以下時標志牌呈水平或斜向排列；熱工儀表、化學取樣管群在10根以上時標志牌呈V形排列。
②其他系統閥門標牌做成長×寬為100mm×60mm的帶三角頂部的矩形標牌，安裝固定于閥體盤根左手側螺絲上。
③三角頂部涂介質顏色以表示該閥門所處管道系統，矩形方框內注明設備名稱及編號；
④閥門標注內容要準確、以居中方式布置于標牌內。
19、轉機轉向標識
標注在轉動設備的殼體上；標注在轉動設備靠背輪的防護罩上。

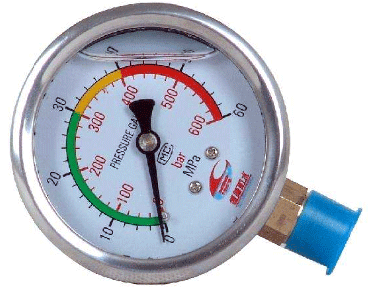

20、壓力表標識
根據設備上壓力表的量程和設備正常工作時的壓力范圍劃分顏色區域。如：壓力表量程為0-1.6MPa，該壓力表使用在化糖鍋上，化糖鍋正常工作時，壓力單位在：0.4-0.8MPa（即4-8公斤壓力）。那么 0-0.4MPa為黃色區域，表示壓力偏低；0.4-0.8MPa為綠色區域，表示壓力正常；0.8-1.6MPa為紅色區域，表示壓力過高； 確定好范圍后，根據顏色區域，將標識貼裁剪合適長度，貼到壓力表對應的量程上，如下圖：
21、接地標識
22、高壓電標識
23、操作類方向性標識
本儀表標識規定使用于云南石化1000萬噸安寧煉油廠儀表部分生產區域內所有儀表及設備標牌上，值得儀表同行借鑒。
