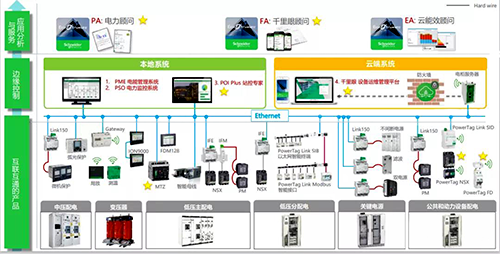

圖1是施耐德公司的ECO Structure，基于物聯網的數字化中低壓解決方案，全方位改善配電系統，實現預防性維護，保障安全、可靠、高效的配電系統。
圖1 ECO Structure系統

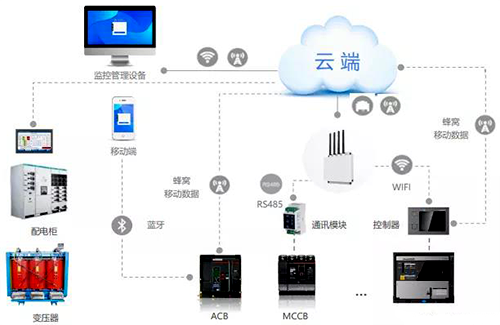

圖2是泰永長征的TYT·FUTURE云平臺系統架構，包括智能設備、邊緣通訊、云端管理等組成。
圖2 TYT·FUTURE云平臺系統架構

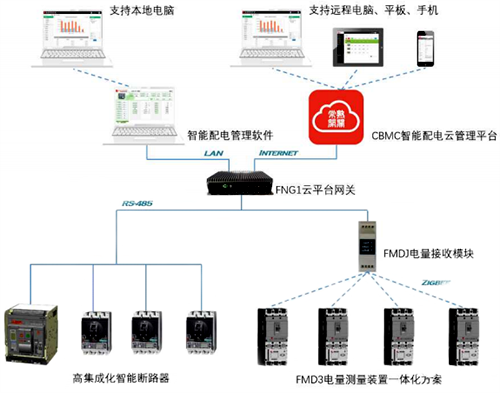

圖3為常熟開關廠的CBMC智能配電云管理平臺，該智能配電系統方案實現了本地系統和云平臺系統的無縫整合。
圖3 CBMC 智能配電云管理平臺

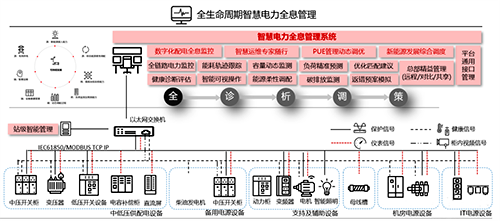

圖4為ABB公司的AbilityTH智慧電力全息管理解決方案，包括數據采集、邊緣管理、數據分析、輔助決策等。
圖4 ABB AbilityTH智慧電力全息管理解決方案
從以上智能配電系統的網絡結構可以得出：
1、智能配電系統是在傳統配電系統基礎上，運用人工智能、大數據、云計算、物聯網、通訊等技術現實配電系統的測量、保護、控制、預測、運維管理等功能。
2、智能配電系統不能改變原有配電系統的功能。
3、智能配電的物聯網系統一般為2級或3級結構，數據采集、網絡傳輸、數據分析與管理。
4、電力儀表更愿意以項目為系統單元，一個變電所的配電系統采用相對獨立的物聯網系統。如果該項目有多個變電所，則主變電所增設一層結構。
