DL 5190.4-2019《電力建設施工技術規范第4部分:熱工儀表及控制裝置》原文：

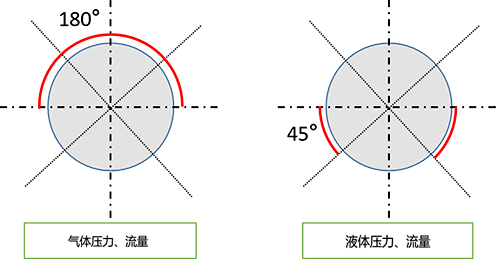

4.3.2水平或傾斜管道上壓力測點的安裝方位，應符合下列規定：
1.測量氣體壓力時，測點應安裝在管道的上半部。
2.測量液體壓力時，測點應安裝在與管道水平中心線以下呈0-45°夾角的范圍內。

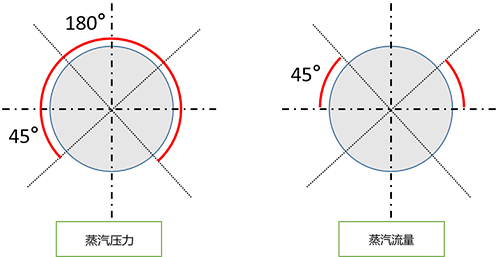

3.測量蒸汽壓力時，測點應安裝在管道的上半部或與管道水平中心線以下呈0-45°夾角的范圍內。
4.4.12在水平或傾斜管道上安裝的節流裝置，當流體為氣體或液體時，取壓口的方位應符合本規范第4.3.2條中第1款和第2款的規定。
4.4.13在水平或傾斜蒸汽管道上安裝的節流裝置，其取壓口的方位應在管道的上半部與水平中心線呈45°夾角的范圍內。
