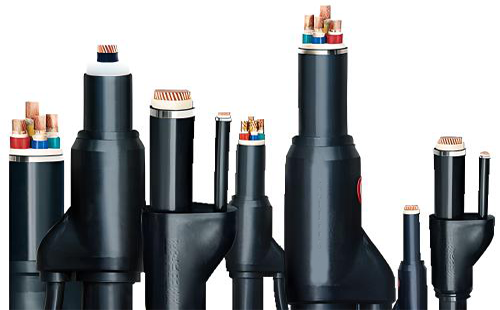

《體育建筑電氣設計規范》JGJ354-2014第7.1.4條第4款的規定，以樹干式配電的電纜宜采用電纜T接端子方式或預制分支電纜，不宜采用電纜穿刺線夾。那么推薦的預制分支電纜有何特點？

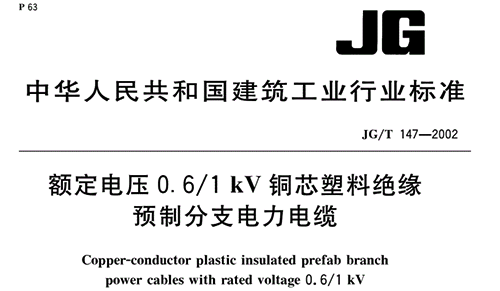

早在2003年1月1日，原建設部就頒布實施了《額定電壓0.6/1 kV銅芯塑料絕緣預制分支電力電纜》JG/T 147-2002，該標準至今還是有效版本，標準規定了額定電壓為0.6/1kV銅芯塑料絕緣預制分支電力電纜產品的結構、型號、要求、試驗方法、檢驗規則、標志、包裝、運輸和儲存等，屬于典型的產品標準，對規范這類產品的生產起到至關重要的作用！這部準適用于額定電壓0.6/1 kV銅芯聚氯乙烯、聚乙烯或交聯聚乙烯絕緣塑料護套預制分支電力電纜。

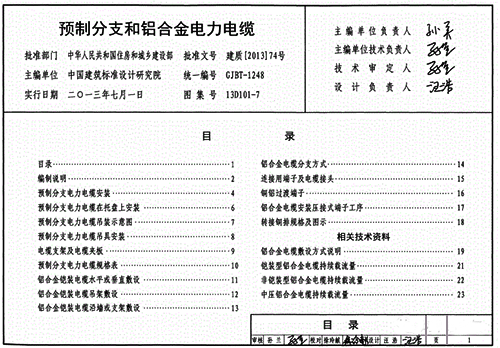

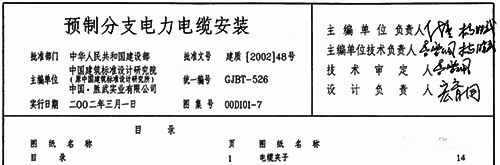

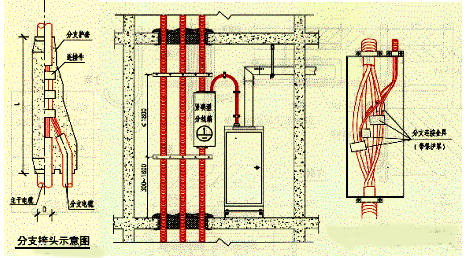

2000年，原建設部頒布國家標準圖集《預制分支電力電纜安裝》00D101-7，詳細給出了預制分支電纜的常用數據、施工方法和注意事項，為這類電纜的推廣普及起到重要作用。2013年，該圖集又修編升級，并改名為《預制分支和鋁合金電力電纜》13D101-7，將鋁合金電力電纜的安裝及載流量等也納入其中。

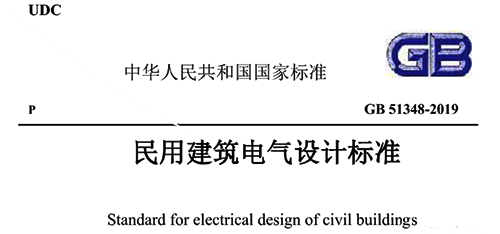

許多設計標準對預制分支電纜的選用有詳細規定和要求，例如早在2008年，《民用建筑電氣設計規范》JGJ16-2008在8.8節用一節的篇幅規定了預制分支電纜布線；以后《民用建筑電氣設計標準》GB51348-2019繼承這一做法，整個8.8節也為預制分支電纜布線；此外，《低壓配電設計規范》GB50054-2011、《住宅建筑電氣設計規范》JGJ242-2011、《交通建筑電氣設計規范》JGJ243-2011等設計標準均有預制分支電纜的相關條款。



總之，預制分支電纜有產品標準把關，產品質量可控；有設計標準指導，可以合理選用；有國家標準圖集可以指導安裝、施工。可以看出，已形成預制分支電纜體系化的標準，為科學合理的應用起到非常重要的作用！



作者：李炳華
