1、標準規范
①SH/T3020-2013 石油化工儀表供氣設計規范
②HG/T20510-2014 儀表供氣設計規范

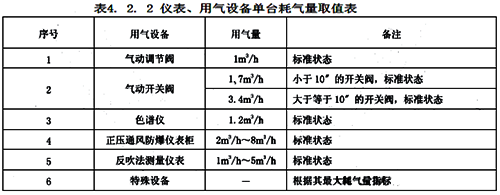

4. 1. 2 儀表總耗氣量大小，決定氣源裝置設計容量。儀表總耗氣量計算， 宜采用匯總方式計算，也可以采用下列簡便的方法估算儀表超氣總量:
1 每臺控制閥耗氣量為0.7Nm3/h~1.5Nm3/h；
2 控制室氣功儀表每臺耗氣量為0.5Nm3/h~1.0Nm3/h；
3 現場氣動儀表每臺耗氣量為1.0Nm3/h；
4 切斷閥的耗氣量要根據氣缸容積和每小時大約動作次數估算；
5 正壓通風防爆柜耗氣量根據制造商提供的數據估算。
2、氣缸的型式
①調節閥(氣動薄膜式，氣動活塞式)
②開關閥(撥叉氣缸式，齒輪齒條式)
③作用形式(單作用，雙作用)
④安全系數(彈簧的推力正常是按實際的1.2~1.5倍考慮)

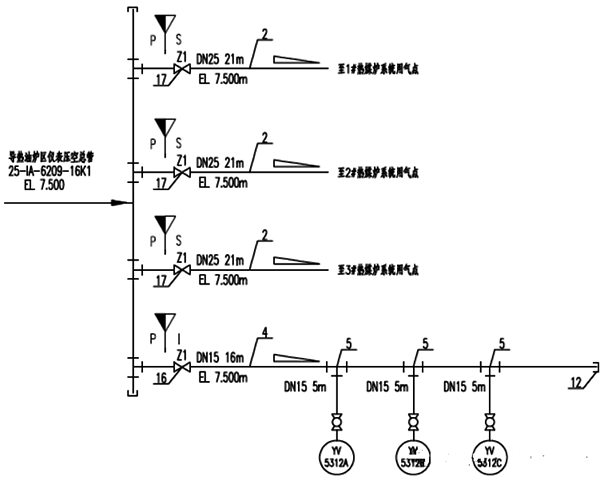

簡單的供氣系統示意圖
3、氣動控制閥耗氣量估算
根據某石油化工項目的裝置特點和控制閥的數量，口徑、控制閥類型，氣缸型式等綜合計算耗氣量和緩沖罐的大小，大體的估算一下儀表風系統供氣裝置的耗氣量(通過簡單的填數，即可得到總的耗氣量)。
4、結論
綜上所述，根據石油煉制、石油化工、精細化工、煤化工等項目裝置特點和控制閥(調節閥、開關閥)的數量，口徑、閥體類型，氣缸型式，分析儀表用氣，特殊儀表、設備等用氣來綜合計算耗氣量和緩沖罐的大小(維持時間一般是30min 以內)，保證裝置供氣系統穩定可靠，為安全生產保駕護航。
