儀表工程師在修理自動化儀表、常用查找儀表故障的方法有以下八種。
1、直觀法
憑手、眼、耳、鼻來直觀找出故障部位。如斷線、虛焊、元件碰、插件接觸不良、元器件過熱、打火冒煙、有焦煳味、機械傳動部件缺油磨損、間隙過大或軋住、異常響聲等。
2、電路參數測量法
用萬用表測量電路各點的電壓、電流、電阻值，與正常值比較來確定故障部位，必要時可與新的整機比較來判斷故障。
3、切斷法
把可懷疑電路從整機或單元電路中切除，逐步縮小故障查找范圍，如工作電流過大或有短路故障，可把一部分電路從整機中斷開，看電流變化來判斷這部分電路是否正常。
4、短路法
對于干擾、自激等故障，可把電路中某兩點暫時短路。短路后故障消失，說明故障在短路點之前，反之則在短路點之后查找。欲短路的兩點之間若直流電位不同，應通過適當容量的電容器短接。
5、替換法
對懷疑的部件、插件，可用正常的同類件替換其工作，目的主要是縮小故障查找范圍，有故障的元件可在替換中發現。
6、信號尋跡法
根據待修儀表，選用不同的信號發生器輸出的信號，或人為干擾及階躍信號輸入儀表，逐級觀測信號在電路中的傳輸情況，如電壓或波形，來判斷故障。
7、波形法
用示波器觀測儀表電路和部件的波形，并與正常波形比較來判斷工作是否正常。

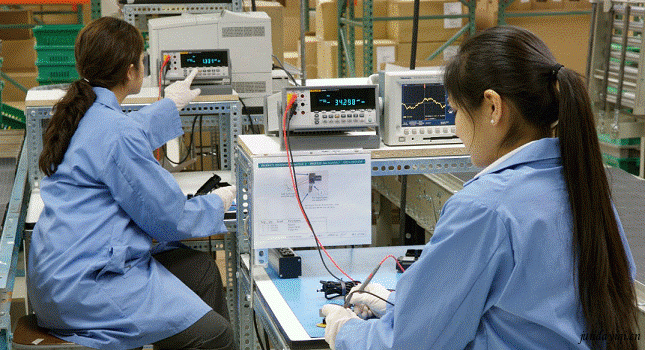

8、測試儀器檢查法
使用專用測試儀器對儀表整機或部件進行測試，常能有效査出故障，并能提高修理質量。
