本文整理了繼保自動化常用斷路器遙控分合閘、短路器手動分合閘、保護合閘、保護跳閘、信號開入、隔離開關遙控回路、主編非電量跳閘、母差和失靈回路、雙母線隔離開關閉鎖及其倒母回路、500kV線路主變回路簡易圖、隔離開關控制原理圖，供大家參考學習。

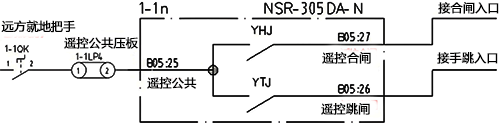

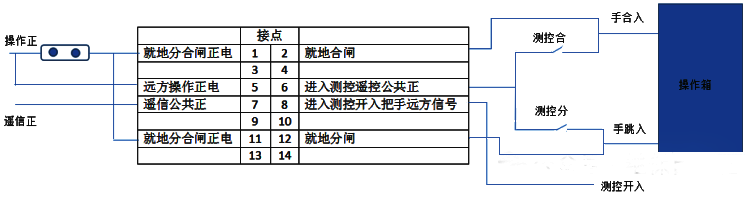

1、斷路器遙控分合閘

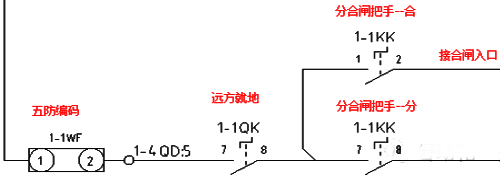

2、斷路器手動分合閘



3、保護合閘

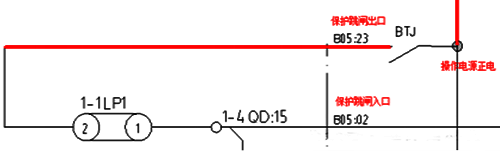

4、保護跳閘遠方/就地分合斷路器



遠方/就地分合斷路器

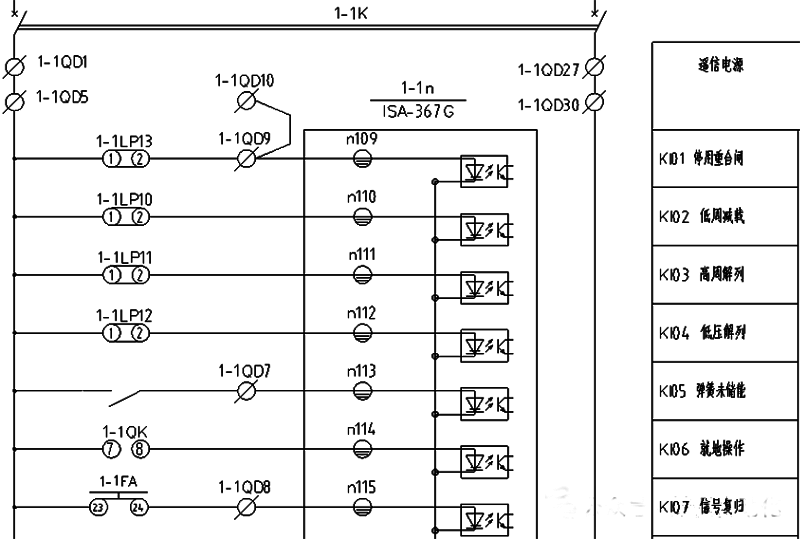

5、信號開入

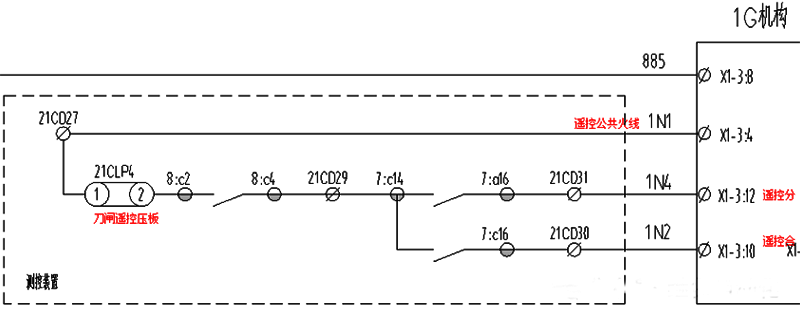

6、隔離開關遙控回路

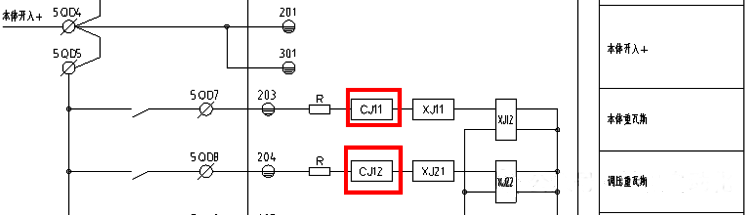

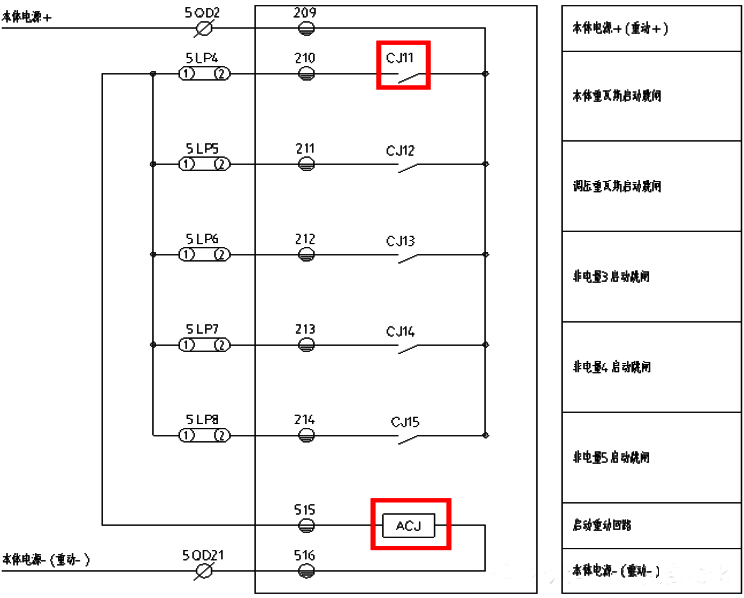

7、主變非電量跳閘原理

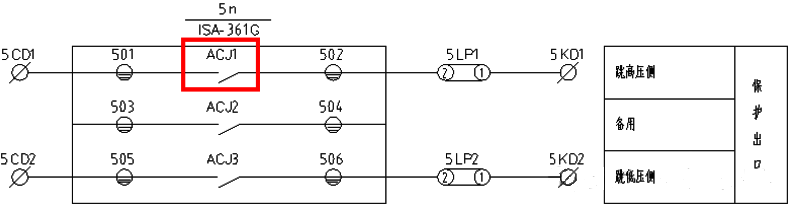

主變瓦斯繼電器動作啟動CJ11繼電器，CJ11繼電器動作啟動ACJ繼電器，ACJ繼電器節點動作出口跳主變各側斷路器。

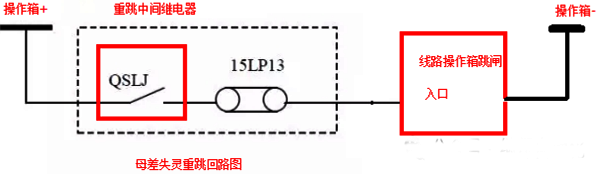

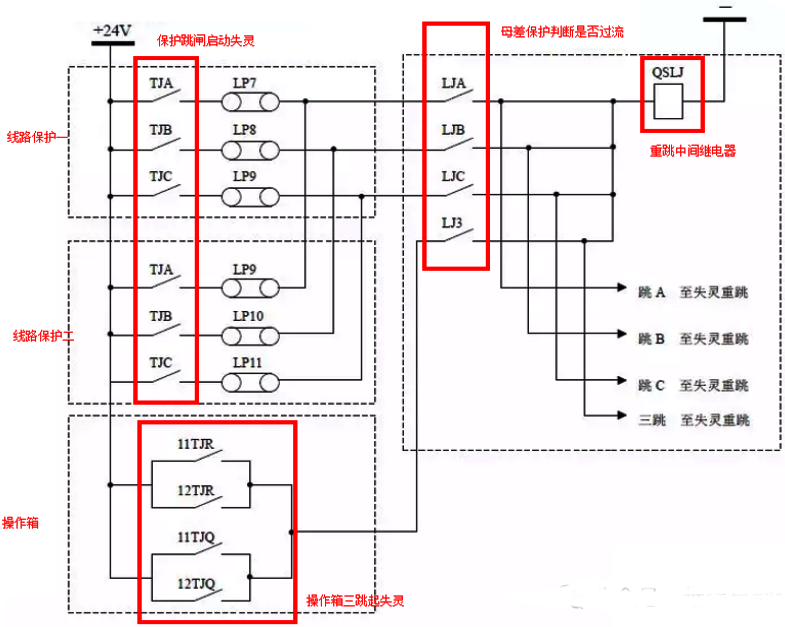

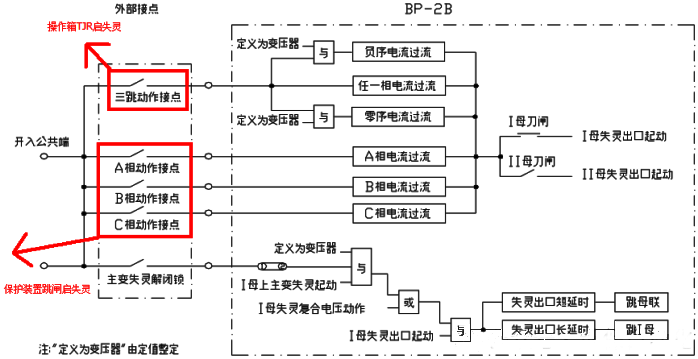

8、母差和失靈回路













A、母線保護電壓閉鎖包括：低電壓、負序電壓、零序電壓。

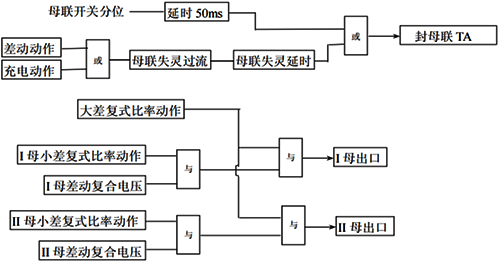

B、母聯開關位置對母聯失靈保護、死區故障保護非常重要，現場需要接入DL的常開接點(或 HWJ)和常閉接點(TWJ)同時引入裝置，對分相斷路器，要求將三相常開接點并聯(任意一相合位即為合位)，將三相常閉接點串聯(三相分開才能是分位)引入裝置。
C、母線互聯互聯：即指兩段母線經兩把刀閘雙跨，在倒母時一定要投入互聯壓板，如果不投入互聯，一條母線故障，母差保護只動作于故障母線，非故障母線不會動作，但兩條母線仍通過刀閘連接。

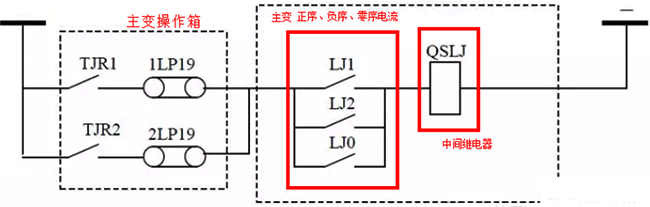

D、主變失靈：主變動作需要啟動失靈開入、解失靈復壓給母差保護，母差保護判斷正序、負序、零序過流后動作。主變失靈聯跳節點開入至主變非電流操作箱(作用是聯跳三側)
E、線路失靈：線路動作需要啟動失靈開入給母差保護，母差保護判斷A\B\C相過流后動作。

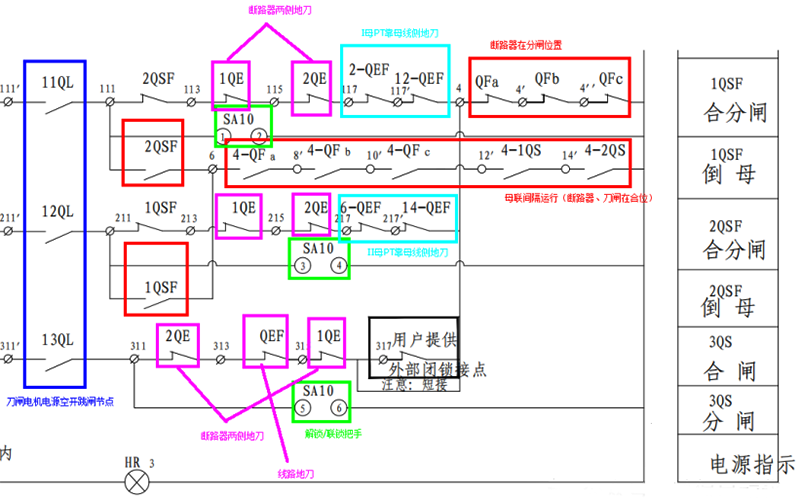

9、雙母線隔離開關閉鎖及其倒母回路



A、倒母：倒母的條件是母聯斷路器在合位、母聯斷路器兩側隔離開關在合位，1QSF、2QSF任意一把隔離開關在合位，可對其另外一把隔離開關進行分合。
B、隔離開關閉鎖條件：隔離開關能分合必須要母線上地刀分開，本間隔地刀分開。

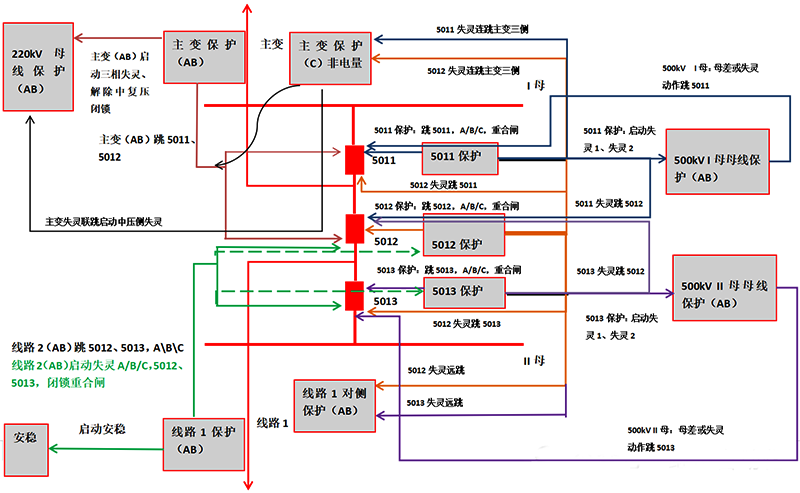

10、500kV線路主變回路簡易圖

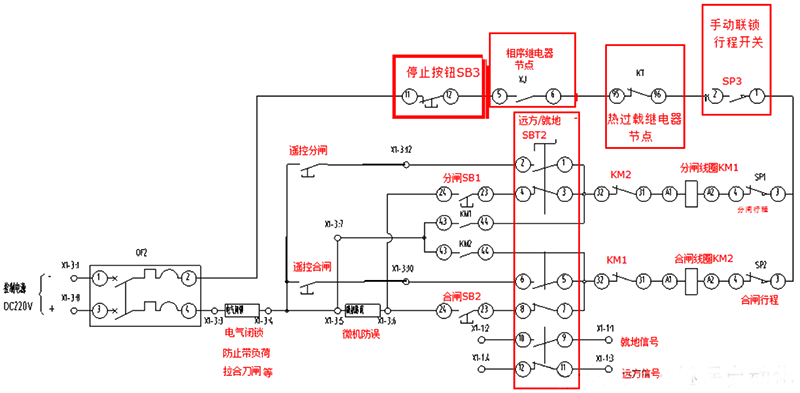

11、隔離開關控制原理圖
