熱電偶輸入產生故障判別法
按照儀表接線圖進行正確接線通電后，YR-GFC80顯示控制儀先是顯示儀表的熱電偶分度號，接著儀表下排的數碼管顯示量程下限，儀表上排數碼管顯示量程上限。根據儀表顯示輸入信號類型可初步判斷顯示控制儀和熱電偶的分度號是否匹配。
1、儀表顯示斷線。把熱電偶從儀表熱電偶輸入端拆下，再用任何一根導線把儀表熱電偶輸入端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是原故障現象，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。
2、把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電后，原故障儀表上排數碼管顯示發熱體溫度時，說明熱電偶內部連線開路，更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要更換儀表。
3、把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆(R)×1擋，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶。否則有一定阻值，說明儀表輸入端有問題，應更換儀表。
4、按照儀表接線圖接線正確，若儀表通電后，儀表上排數碼管顯示有負值等現象，說明接人儀表的熱電偶“+”與“-”接錯而造成的。只要重新調換一下即可。
5、接線正確。儀表在運行時，儀表數碼管顯示的溫度與實際測量的溫度相差40-70℃，甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度與毫伏(mV)值的對應關系來看，同樣溫度的情況下，產生的毫伏值(mV)B分度號最小，S分度號次小，K分度號較大，E分度號最大，按照此原理來判別。

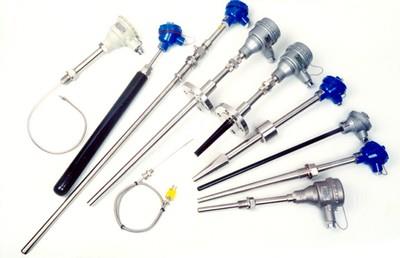

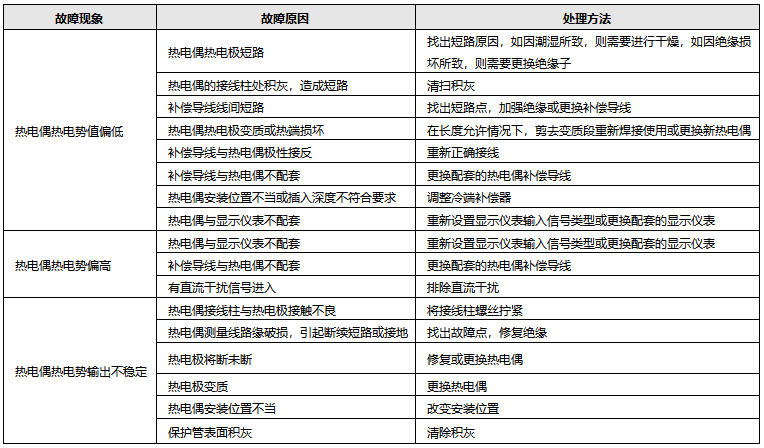

熱電偶常見故障與處理方法
