通過四張圖弄懂安全柵接地

2023/9/24 15:43:13 人評論次瀏覽分類：過程控制文章地址：http://m.gzmengda.com/tech/5105.html

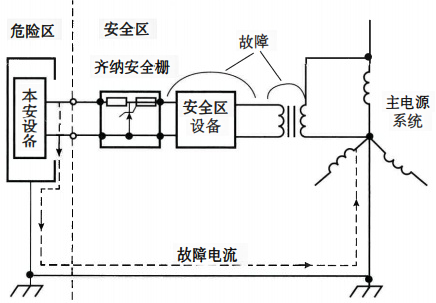

對信號處理有特殊要求的場合(如稱重儀表)仍采用齊納安全柵，齊納式安全柵如果不接地，如下圖所示，當安全區內配電故障導致一個對地高電勢落在安全柵上時，齊納二極管只限制齊納安全柵導線之間的電壓Uo，但無法限制任何一線對地的電勢，該電勢被引入危險區，一旦現場儀表對地絕緣隔離不好，對地產生短路，立即產生地電流，這樣的電勢和對地電流的能量并沒有得到限制，因此，極可能產生火花而引起危險。

齊納安全柵不接地

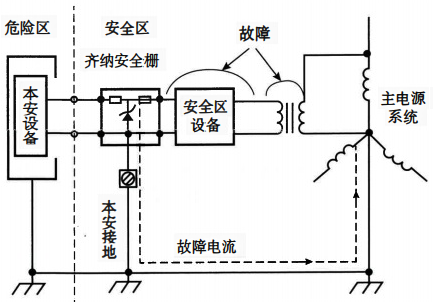

若齊納安全柵有可靠接地，如下圖所示，當同樣的故障發生時，齊納管限制了對地的電勢，故障電流只能在安全區內流過，這樣確保危險區的現場安全，這個接地叫作本安接地。

齊納安全柵本安接地

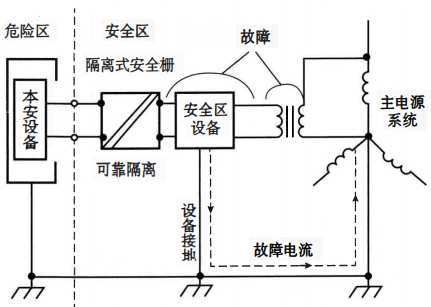

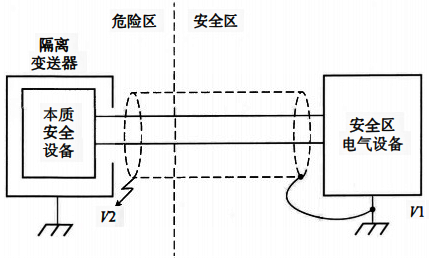

而對于隔離式安全柵，如下圖所示，當前述故障發生時，由于隔離式安全柵內有可靠的隔離單元，它對地產生電勢，但對地電流不可能從可靠隔離單元流向危險區，因此在隔離式安全柵的本安電路側不需要專門本安接地，只需按照一般要求。如采用屏蔽電纜在控制室側將電纜屏蔽接地，如下圖所示。

隔離式安全柵不需要接地
